海灣JB-QB-GST1500H高能火災報警控制器結構及配置說明——干貨

1 海灣JB-QB-GST1500H高能火災報警控制器配置方式及結構概述

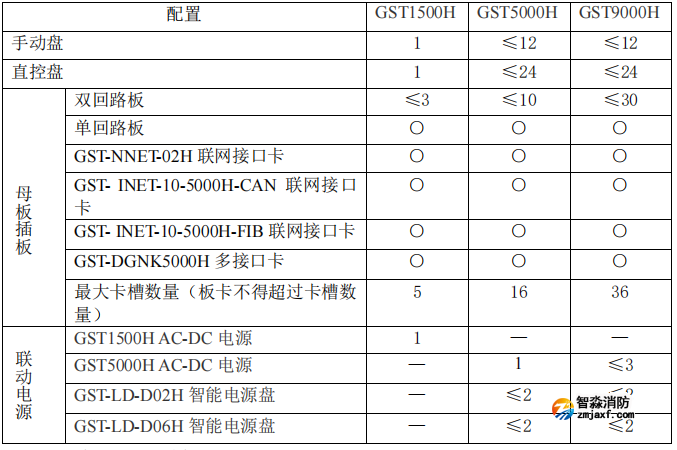

1.1 海灣JB-QB-GST1500H火災報警控制器/消防聯動控制器配置

火災報警控制器/消防聯動控制器配置如下表：

注：○可選配 –不配置

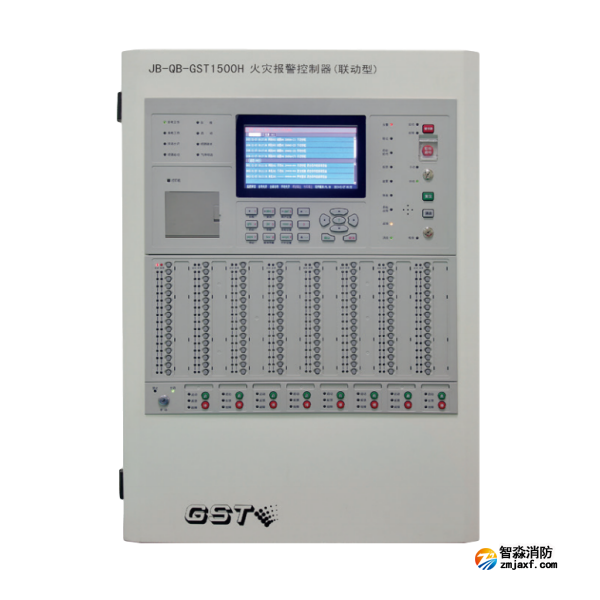

1.2 海灣JB-QB-GST1500H 火災報警控制器結構

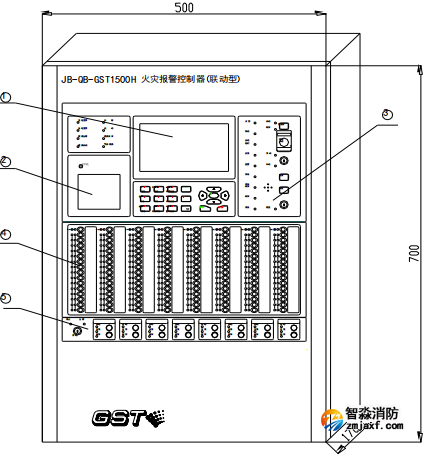

海灣JB-QB-GST1500H控制器外觀示意圖如圖 2-1 所示。

① 液晶屏

② 打印機

③ 操作板

④ 智能手動消防啟動盤

⑤ 直接控制盤

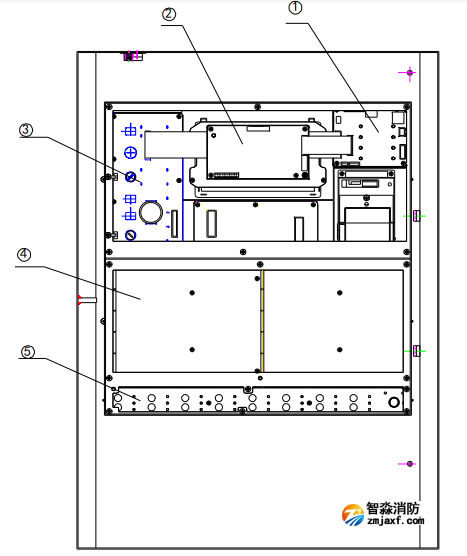

1.3 海灣JB-QB-GST1500H 控制器機箱內部門板結構布局

機箱內部門板線路板布局如圖 2-2 所示。

① 燈板

② 主板

③ 操作板

④ 手動盤

⑤ 直控盤

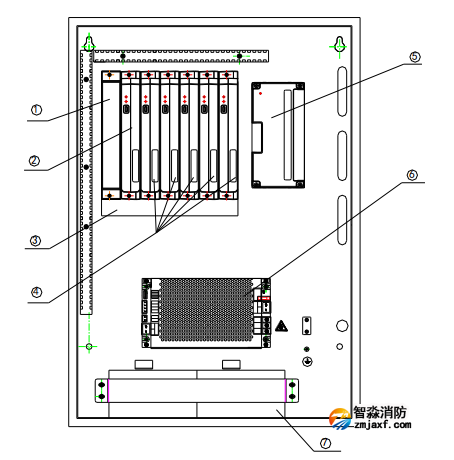

1.4 海灣JB-QB-GST1500H 控制器機箱內部結構布局

機箱內部線路板布局如圖 2-3 所示。

① 機箱封板：內部接線接口的蓋板。如需更改內部接線，需要先取下封板。

② 管理板：只能放在第一卡槽，不得與其他卡互換位置。 ③ 母板：包含 10P 廣播電話接口、DC24V 輸出端子、聲光警報輸出端子。

④ 回路板、通訊板（GST-NNET-02H 聯網接口卡、GST- INET-10-5000H-CAN 聯網接口卡、GSTINET-10-5000H-FIB 聯網接口卡、GST-DGNK5000H 多接口卡）可任意插接不限順序。

⑤ 直控盤輸出板：每塊直控盤面板對應一塊直控盤輸出板，每塊輸出板 8 路輸出。

⑥ AC-DC 電源。 ⑦ 蓄電池：2 節 14Ah。
