海灣8304電話模塊接線示意圖
海灣8304電話模塊接線示意圖
1、GST-LD-8304消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。
2、GST-LD-8304消防電話接口可連接一臺固定消防電話分機或最多連接100只消防電話插孔。

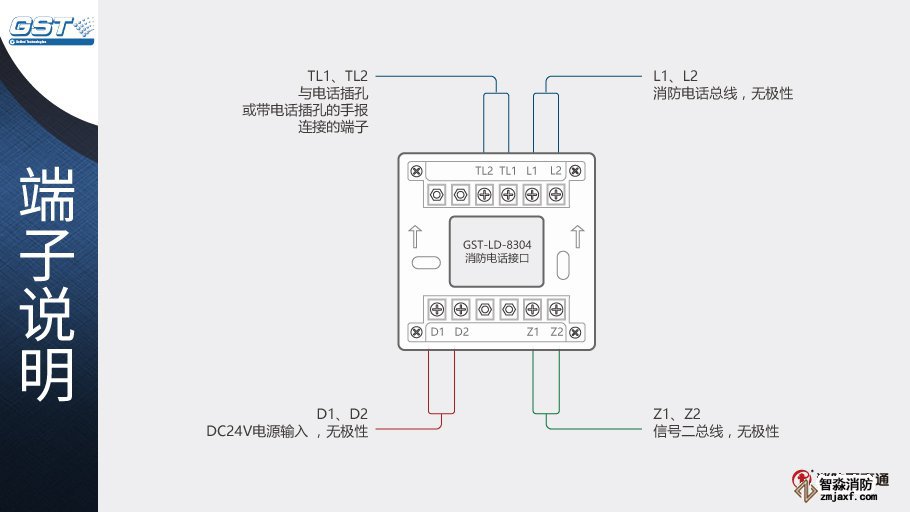

3、可通過四線水晶頭插座直接連接GST-TS-100A固定電話分機，通過連接TL1、TL2端子的電話線連接GST-LD-8312消防電話插孔。多個電話插孔可并接在此電話線上。
1、DC24V電源線采用截面積≥1.5mm2的阻燃BV線。
2、Z1、Z2采用截面積≥1.0mm2的RVS雙絞線。
3、L1、L2、TL1、TL2采用截面積≥1.0mm2的阻燃RVVP屏蔽線。
