很多剛?cè)胂拦こ痰娜擞X得消防圖紙很復雜，很難懂，那是針對“小白”而言，其實想快速看懂消防工程圖紙，首先要仔細看清楚總平面圖，然后把圖紙設計說明和圖例瀏覽一遍，其中有各種符號標示需要熟記，然后再去看系統圖，雖然相對比較難，但只要你多花點時間就沒問題，自然而然就能看下去了，當然，看消防圖紙也是有方法的，下面詳解！

消防圖紙識圖方法

　　（1）消防圖紙分：消防水、消防電、還有氣體消防；

　?。?）不管是什么，任何一份圖紙，都要先看設計說明、圖例；

　　（3）設計說明是圖紙的提綱，讀懂它能把握設計意圖、內容等；

　?。?）不同的設計可能圖例不一樣；

　?。?）然后是系統圖他是一本書的目錄，讀懂它就知道他整個系統的工作狀態及連接方式；

　?。?）最后才是平面圖，他事實是對系統圖的進一步細化，表明設備的安裝方式、位置及連接方式等；

　?。?）注意：讀圖時平面圖與系統圖要進行對照，用以將整個系統聯系起來。

看消防圖紙，如何能一眼秒懂？

　　讀圖次序：總平面圖（分清各建筑）——圖紙設計說明和圖例——系統圖——消防平面圖

　　消防工程圖紙一般分給排水（自動噴淋、消火栓、氣體滅火）和電氣（火災自動報警），有的建設方也會讓消防公司來做防排煙部分，消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到。

　?。?）比如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等，其它通用部分就套相應專業定額，

　?。?）比如消火栓管道安裝套給排水管道定額，泵房的管道安裝套工業管道定額，消防泵的安裝套機械設備安裝定額，閥門法蘭安裝套工業管道定額，報警部分的線管安裝套電氣安裝定額等等。

　?。?）材料的算法：設備數量按圖數就行了，管道，線管也要靠自己來完善。

如何讀懂消防圖紙中電氣線路

　　根據系統圖結合平面圖來每層管線走向，一般先找到進水點，再按系統管線的布置來找每一層平面圖的具體位置。一般系統圖只是為了表示管線連接方式和規格，平面圖電氣的回路需要看線的標識，如某消防廣播總線標識為采用2xZRBV-1.5mm2線，表示2根1.5平方銅芯阻燃聚氯乙烯絕緣電線（ZRBV）。由兩根線組成回路，在系統圖上只畫一根線表示，計算線長度時，要以兩根算。而消防電話總線采用ZRRVVP-2x1.0mm2線，表示一根阻燃屏蔽雙絞線電纜，面積為2*1平方，在系統圖上示意也是一根線表示，計算長度時，按一根計。

　　一般線纜字母前面的數字表示根數，后面的表示一根線纜由幾芯組成，如上面的2*1mm2，表示由兩芯1mm2導線組成一根線纜。電纜的符號標識還有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低煙無鹵)等，不同標識價格不同，作用也不同，樓主最好查一些這些專業方面的書，弄清電纜的標識意義，這樣看圖紙才不會搞錯。點這免費下載水電圖集規范

　　在消防圖紙中XL、WL、TL、JL、FL、PL、GL、NL是什么意思？

　　在消防圖紙中，XL代表消防立管、WL代表污水立管、TL代表通氣立管、JL代表給水立管、FL代表廢水立管（排糞立管）、PL代表排水立管（或GL）、NL代表空調凝結水立管。

　　例如：XL-1、XL-2、XL-3是指第幾條的意思。

　　例如：XL代表的意思是X代表消防，L代表立管，以此類推WL，W代表污水，L代表立管，假如圖紙上標識著XL-45標識編號45的消防立管。

另外圖例也很重要，消防工程基本圖形符號

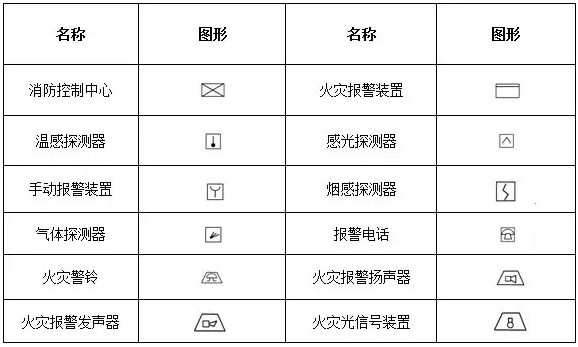

消防工程自動報警設備符號

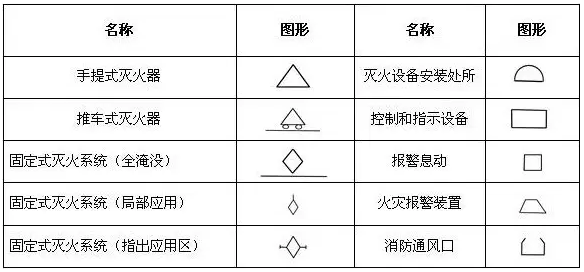

消防工程基本圖形符號

消防工程輔助符號

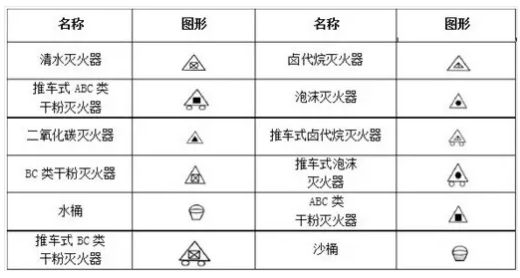

消防工程滅火器符號

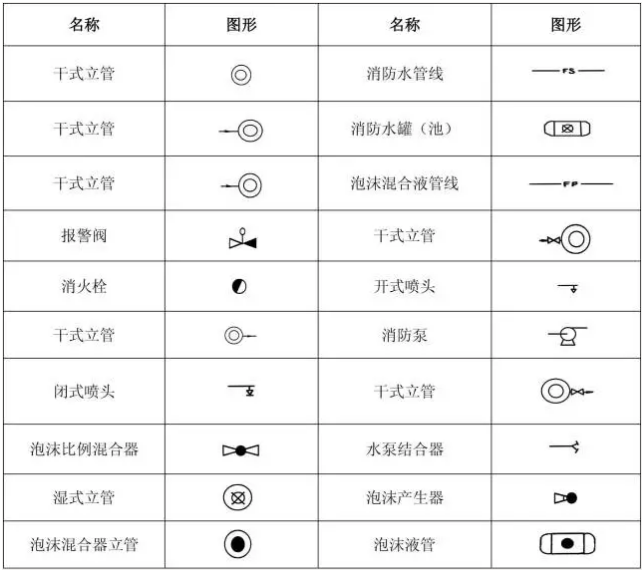

消防管路及配件符號

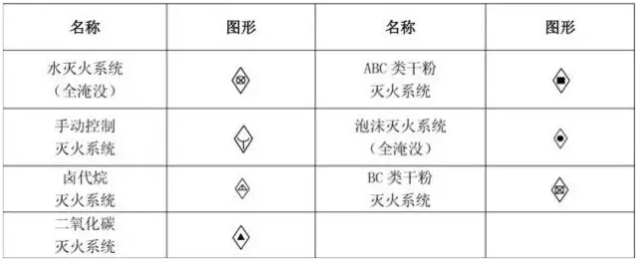

消防工程固定滅火器系統符號

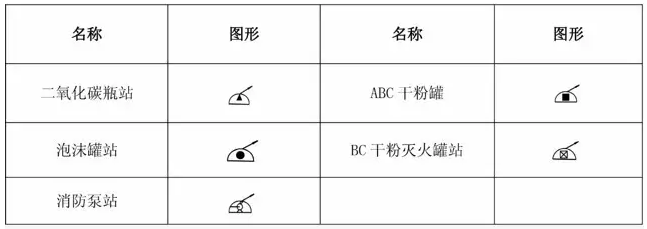

消防工程滅火設備安裝處符號
